교반기 설치위치와 액류

교반기의 설치방법

교반기 설치방법 및 위치의 설정은 교반 효율에 지대한 영향을 미침로 교반기 선정만큼 대단히 중요한 인자이다.
각기 그 위치와 설치 각도에 따라 교반액의 흐름이 현저히 다라지며 그로인한 교반 효율의 중대 및 필요치 않은 동력 손실을 피할 수 있기 때문에 설치시 반드시 담당자와 상의후 설치하는 것이 바람직하다.

그림1

이상적인 부착위치 및 사용각도
Tank의 위 가장자리에 Clamp로 부착하는 것이어서, 부착 기로(수직방향)는 10°~20°로 하고, 필히 Tank의 중심에서 교반날개가 안쪽에서 기도록 고정시키는 것이 원칙이다.

그림2

완층핀(Buffle Plale)을 부착한 경우
액은 Tank측면의 벽 위를 향하여 흘러(역류)교반 날개에 의한 소용돌이외 상,하 대류에 의해서 난류현상을 일으키고, 교반효과가 대단히 좋아 이상적조건이 된다.
더욱, Tank의 중심 가까운 곳에 교반날개를 부착할 때는 완충핀을 필요로 한다.
완충핀의 치수는
일반적으로 넓이(B)Tank의 직경(DF) * 1/10~1/2길이(L)액의 높이
완충핀 수량=2~4장

그림3

Propeller(날개)가 Tankd의 중심위치에 있을경우
상,하의 대류보다도, 소용돌이 흐름이 다소 큰 것으로 되어, 교반성능은 충분하다고는 할 수 없으나 큰 소용돌이 흐름에 의해서 나팔 모양의 흡입구가 Propeller부근에 생겨서 공기글 빨아들이는 일이 많으므로, 액과 공기를 접촉시킬 때와, 약품과 액을 급속히 혼합교반 할 필요가 없을 때에만 사용한다.

ⓐ또 Tank의 위에서 보고(그림-3)약 0°~320° (Tank의 중심선에 대한)의 가운데에 다소 각도를 경사시키면 최상의 사용조건이 된다.
ⓑ이상적인 교반 shall의 삽입위치(h)는 액의 높이(H)의 약2/3, 및 Propeller직경의 약1~1.5배 정도 Tank지면에서 올라간 위치에 Propeller가 있는 것이 이상적이다.
ⓒ액의 높이의 이상적인 것은 Tank깊이의 약 80%정도가 일반적 액위이다.
ⓓTank지면은 그림-2와 같이 원호상경판 이상적이며, 지면이 평탄하고 Corner의 각도가 직각일 때는 Corner의 교반이 불량해 진다. Corner의 각도부를 완만한 믙 원형으로 해주어야 한다.
ⓔ그림-3의 교반기 윙서보고, Shall삽입을 우측에 편심시키면 상,하류가 주가되어, 지점도의 경우는 최적이다.
ⓕ그림-3과 같이 좌측에 편심시키면 선류가 추가되어 일반점도의 높은 경우에 적당하다.

교반액의 분량은 Tank용적의 70%~80%가 최대역량이 되도록 정한다.
특히 고체-액체 교반의 경우, 바닥귀충이 전둘레에 걸쳐서 좌측 그림과 같이 으껜 Block(Hunling)를 붙여준다.
b≒H1/8~H1/10
a≒H1/8~H1/10
H2≒1D~2D
Tank 바닥에서 교반축선단까지의 적정간격을 유지하여야 한다.
단, 회전수에 따라 다르다.

교반날개를 중심으로 소용돌이 흐름이 동심원적으로 되므로, 상 * 하 대류와 합류한 상태가 되어 교반효과는 최량의 조건이라고는 할 수 없다.
(중속교반의 경우)

편심간격=N=D~O/SD난류상태로 되어 상 * 하류와 같은 효과가 생기어 교반 상태가 중심 설치보다 잘된다.

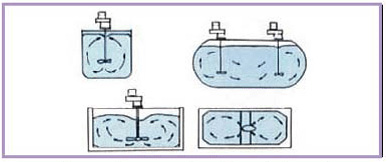

(옆으로 길고 둥근 Tank) (옆으로 긴 각 Tank)

밑은 Tank로 구혀의 통에는 4귀의 각부에 둥글게 만든 'Hunling'를 분여 놓으면 교반효과가 상승한다.

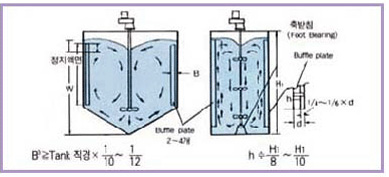

(원형 Tank, Buffle Plate 부착) (깊은 Tank, Buffle Plate 부착)

Bufile Rale에 의해서 상/하의 대류가 교반날개에 의한 소용돌이 흐름을 억제하여 난류상태로 되므로 교반이 상승적으로 증대한다.
B의 위치는 정지한 액면에서 50~100mm정도면 양호하다.
규격보다 긴Shall를 사용하기 때문에 Tank 바닥에 축받침.
Foot Beaning을 장치하여 사용하여야 하며 교반날개도 3단 이상으로 달이 사용하므로,Bufile plale를 부착하는 편이 한층 더 효과적이다.
다만, 점성이 높을 경우에는 통상 Bufile plate를 사용하지 않는다.
